一、概述

水、电、气联合管理就是把同一个用户的用电计量和用水计量、用气计量统一到一个账户（同时具有子账户），用一套软件进行统一管理，当账户余额不足时，可实行停电催费，从而既达到预付费的目的，又能实现统一的水电管理。

水电联合管理系统是我公司节能监管平台系列产品的子系统之一，主要用于高校学生公寓、商务写字楼、部队住宅小区、企业职工宿舍等的水、电表远程抄表、数据统计、预付费用、无费关断，达到节能降耗、科学管理的目的。

水电联合管控系统主要有智能水表、智能电表、燃气表、热能仪表等数据采集网关、通讯网络、系统软件及管理电脑组成。

水、电、气联合管控系统是我公司根据客户管理需求和市场实践开发的一套实用新型专利产品。采用先进的自动化控制技术、数据采集技术、计算机技术、网络通讯技术、数据库技术实现在线水电监测、数据采集、收费管理与节能控制。

水电联合管理系统应用最新的物联网技术，实现了手机监测设备运行，手机支付及网络缴费，大大简化管理、方便用户。

二、设计思路

1、预付费管理目的

2.1 预付费管理实现预付费用、欠费关断，解决收费难的问题。

2.2 预付费是一种管理手段，实现网络实时抄表，费用及时回收，避免了人工抄表和上门催费，减少了大量的人员和人工浪费。

2.3 我们经过经过充分调研和实践开发了水电联合管理系统产品，该产品获得了国家颁发的实用新型专利。

2.4系统同时兼容燃气、热能仪表的联合计量管控。

2、水电联合管控实现方案

2.1 采用智能远程费控电表，用户交费后后台软件直接通过网络把充值数据发送到终端计量表计。用户欠费后可自动或手动拉闸断电。

2.2 采用光电直读式智能水表，实现水表数据与电表数据同时通过网络上传到管理中心。可同时接入热水表、热能表、然气表等收费计量表具。

2.3 采用用户账户分类统计统一账户扣费的方式，实现水电账户绑定，水电控制联动，费用分摊模式，账户欠费时进行拉闸断电，达到“强制”用户交费的催费目标。

2.4 水电联合管控系统既解决了老式预付费电表、阀控水表存在的弊端，大大降低后期维护成本，提高设备及系统的稳定可靠性，同时解决预付费用、“强制”交费的目的。实现了科学化、人性化管理。

2.5水电联合管控系统可对设备进行在线监测，及时发现、维护、解决问题。

2.6 与将来企业的能耗监测机能源管理平台系统进行对接，不会导致二次投资。

三、系统架构

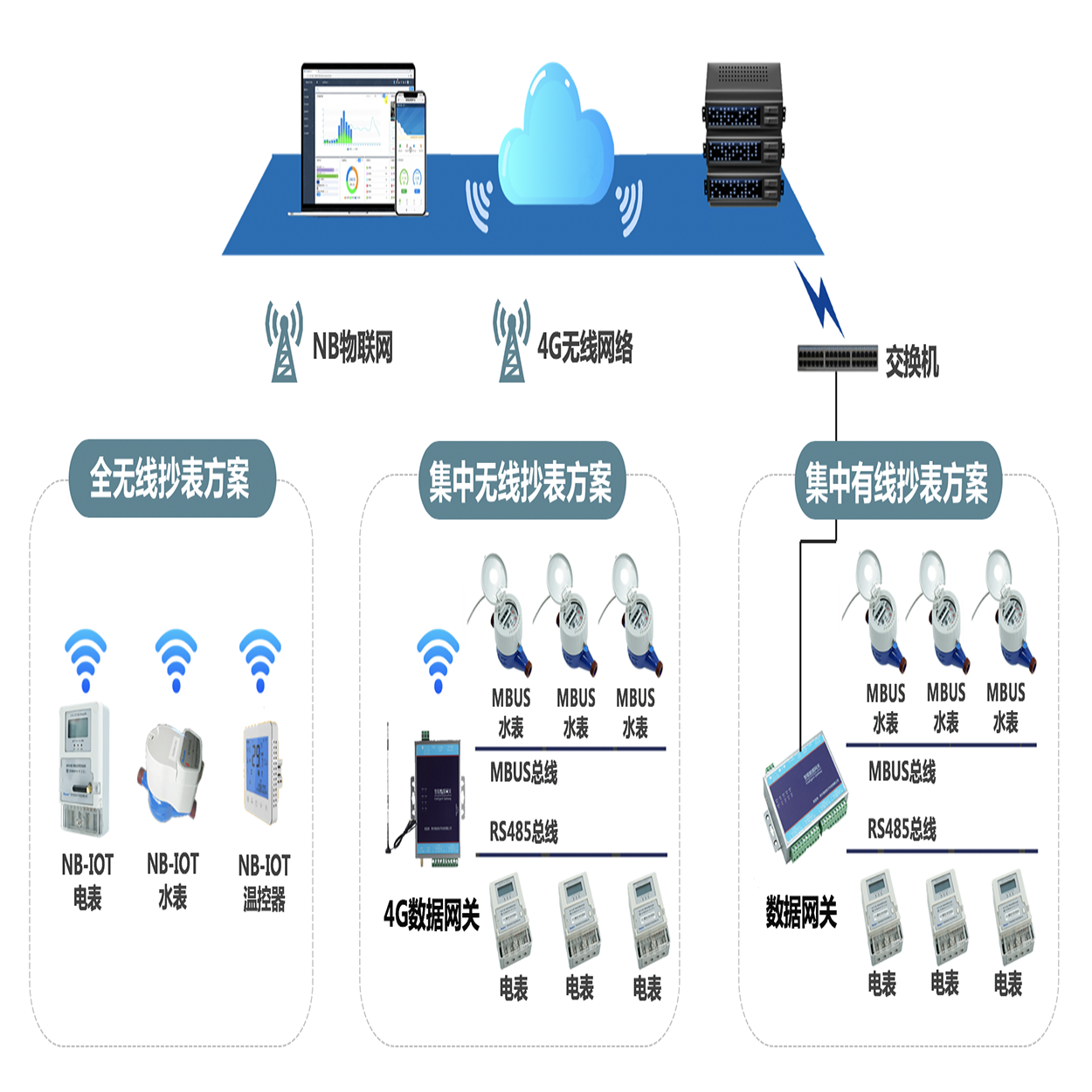

1、系统结构图

根据现场表具安装布局可采用三种组网模式：全无线组网、集中无线组网、集中有线组网。

1、表具分散安装，布线施工不方便或成本高，可采用无线物联网表具，无需布线，直连后台服务器组网。

2、表具相对集中安装，采用有线表具联网到4G无线网关后，通过4GWIFI等与后台服务器组网。

3、表具相对集中安装，现场具有单位局域网接入端口，则采用有线表具联网到数据网关，数据网关通过网线就近接入局域网交换机与后台服务器组网。
